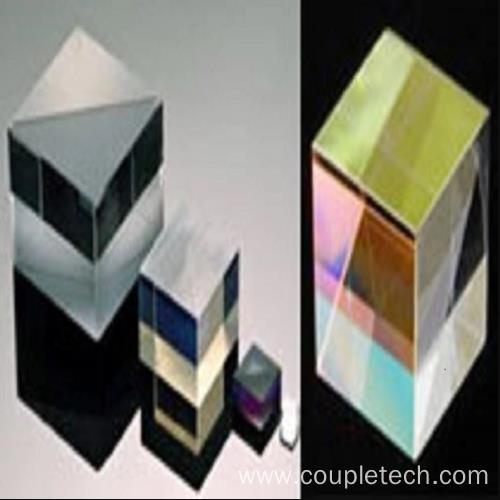

Polarizing Beam Splitter Cubes (PBS Cube)

A Polarizing Beam Splitter Cubes (PBS-kocka) két precíziós, nagy tűréshatárú derékszögű optikai prizmából készül; az egyik prizma befogóját polarizációs dielektromos bevonattal vonják be. Véletlenszerűen polarizált nyalábokat két merőleges, lineárisan polarizált komponensre. Az S-polarizált fény 90 fokos szögben verődik vissza, míg a P-polarizált fény áthalad. A PBS kocka polarizátorként, nyalábosztóként vagy nyalábkombinálóként használható polarizáló optikai mezőben. A bemeneti nyalábbal párhuzamos kimeneti nyalábot p-polarizált nyalábnak, míg az ortogonális kimeneti nyalábot s-polarizált nyalábnak nevezzük.

A 300:1 és 1000:1 közötti kioltási arányú PBS Cube Polarizer kapható. A Coupletech polarizációs nyalábosztói vagy nyalábkombinátorai nagyon széles bevonatválasztékkal rendelkeznek: azaz keskeny sáv: 488 nm, 532 nm, 632,8 nm, 6805 80 nm, 6805 nm, 6808 nm. , 1064 nm, 1310 nm, 1550 nm és szélessávú: 450-650 nm, 650-850 nm, 900-1200 nm, 1200-1550 nm, 1500-1610 nm. A Coupletech Beamsplitter mérete: 5 x 5 x 5 mm3, 9 x 9 x 9 mm3, 10 x 10 x 10 mm3, 12,7 x 12,7 x 12,7 mm3, 15 x 15 x 15 mm3, 20 x 20 x 20,4 x 25,4 x 5,4 mm3 méretű , Más méret testreszabható. A polarizációs sugárosztót gyakran használják polarizációs optikai anyagokként és optikai elemekként.
